充电多快可以叫“快充”？

那么多快就可以叫快充了呢？并没有什么标准文献给出具体数值，我们暂且参考知名度最高的补贴政策中提及的数值门槛。

下表是新能源客车2017年补贴标准。可以看到，快充的入门级是3C。实际上，在乘用车的补贴标准中，没有提及快充的要求。

从一般乘用车的宣传资料中，可以看到，大家一般认为30分钟充满80%已经可以作为快充的噱头，拿出来宣传了，那么姑且认为乘用车的1.6C就可以是入门级快充参考值。

按照这个思路，宣传15分钟充满80%的，相当于3.2C。

在快充这个语境里，相关方按照物理主体分，包括电池、充电机、配电设施。

我们讨论快充，直接的想到电池会不会有问题。

实际上，在电池有问题之前，首先是充电机，配电线路的问题。

我们提到特斯拉的充电桩，其名曰超级充电桩，它的功率是120kW。

按照特斯拉Model S85D的参数，96s75p，232.5Ah，最高403V计算，其1.6C对应最大需求功率为149.9kW。

从这里就可以看到，对于长续航纯电动车型，1.6C或者说30分钟充满80%已经对充电桩构成考验。

在国家标准中，不允许在原来的居民用电网络中直接直接设置充电站。1台快充桩的用电功率就已经超出几十户居民的用电量。

因此，充电站都需要单独设置10kV变压器，而一个区域的配电网络并非都有余量增加更多的10kV变电站。

然后说道电池。电池是否能够承载1.6C或者3.2C的充电要求，可以从宏观和微观两个角度来看待。

之所以这节的题目叫做“宏观上的快速充电理论”，是因为直接决定电池快速充电能力的是锂电池内部正负极材料性质、微观结构，电解液成分、添加剂，隔膜性质等等，这些微观层面的内容，我们暂时放在一边，站在电池外边，看锂电池快速充电的方法。

1972 年美国科学家J.A. Mas 提出蓄电池在充电过程中存在最佳充电曲线和他的马斯三定律，需要注意的是，这个理论是针对铅酸蓄电池提出的，其界定最大可接受充电电流的边界条件是少量副反应气体的产生，显然这个条件与具体的反应类型有关。

但系统存在最优解的思想，却是放之四海而皆准的。

具体到锂电池，界定其最大可接受电流的边界条件可以重新定义。

基于一些研究文献的结论，其最优值仍然是类似马斯定律的曲线趋势。

值得注意的是，锂电池的最大可接受充电电流的边界条件，除了需要考虑锂电池单体的因素，还需要考虑系统级别的因素，比如散热能力不同，系统的最大可接受充电电流是不同的。

然后我们暂且以这样的基础继续向下讨论。

现阶段对电池充电方法的研究主要是基于最佳充电曲线来开展的。

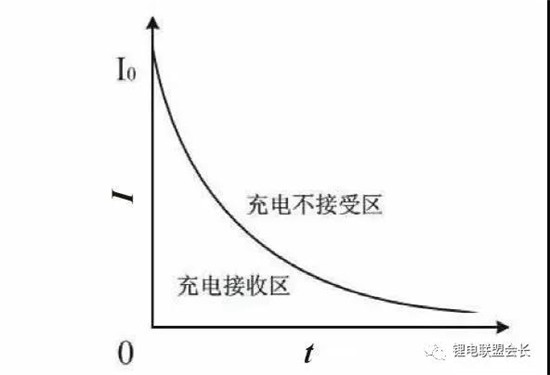

如下图所示，如果充电电流超过这条最佳充电曲线，不但不能提高充电速率，而且会增加电池的析气量；

如果小于此最佳充电曲线，虽然不会对电池造成伤害，但是会延长充电时间，降低充电效率。

以上定理，也是充电接受能力这个概念的来源。先理解一下什么是充电接受能力。找了一圈，没有看到统一官方的定义。

按照自己的理解，充电接受能力就是在特定环境条件下，具备一定荷电量的可充电电池充电的最大电流。

可以接受的含义是不会产生不应有的副反应，不会对电芯的寿命和性能造成不良影响。

进而理解一下三定律。第一定律，在电池放出一定电量以后，其充电接受能力与当前荷电量有关，荷电量越低，其充电接受能力越高。

第二定律，充电过程中，出现脉冲放电，有助于帮助电池提高实时的可接受电流值；

第三定律，充电接受能力会受到充电时刻以前的充放电情况的叠加影响。

如果马斯理论也适用于锂电池，则反向脉冲充电（下文中具体名称为Reflex 快速充电法）除了可以用去极化的角度解释其对温升抑制有帮助以外，马斯理论也作为对脉冲方法的支撑。

而更进一步的，真正将马斯理论全盘运用的，是智能充电方法，即跟踪电池参数，使得充电电流值始终因循锂电池的马斯曲线变化，使得在安全边界以内，充电效率达到最大化。

锂电池的充电方法有很多种，针对快速充电的要求，其主要方法包括脉冲充电、Reflex 充电，和智能充电。

不同的电池类型，其适用的充电方式也不完全相同，在方法这节不做具体区分。

这是来自文献中的一个脉冲充电方式，其脉冲阶段设置在充电触及上限电压4.2V以后，并在4.2V以上持续进行。

暂且不提其具体参数设置的合理性，不同类型电芯存在差异。

我们关注一下脉冲实施过程。

下面是脉冲充电曲线，主要包括三个阶段：预充、恒流充电和脉冲充电。

在恒流充电过程中以恒定电流对电池进行充电，部分能量被转移到电池内部。

当电池电压上升到上限电压（4.2 V）时，进入脉冲充电模式：用1 C 的脉冲电流间歇地对电池充电。

在恒定的充电时间Tc内电池电压会不断升高，充电停止时电压会慢慢下降。

当电池电压下降到上限电压（4.2 V）后，以同样的电流值对电池充电，开始下一个充电周期，如此循环充电直到电池充满。

在脉冲充电过程中，电池电压下降速度会渐渐减慢，停充时间T0会变长，当恒流充电占空比低至5%～10%时，认为电池已经充满，终止充电。

与常规充电方法相比，脉冲充电能以较大的电流充电，在停充期电池的浓差极化和欧姆极化会被消除，使下一轮的充电更加顺利地进行，充电速度快、温度的变化小、对电池寿命影响小，因而目前被广泛使用。

但其缺点很明显：需要一个有限流功能的电源，这增加了脉冲充电方式的成本。

锂电池间歇充电法包括变电流间歇充电法和变电压间歇充电法。

1）变电流间歇充电法

变电流间歇充电法是由厦门大学陈体衔教授提出来的，它的特点是将恒流充电改为限压变电流间歇充电。

如下图所示，变电流间歇充电法的第一阶段，先采用较大电流值对电池充电，在电池电压达到截止电压V0时停止充电，此时电池电压急剧下降。

保持一段停充时间后，采用减小的充电电流继续充电。当电池电压再次上升到截止电压V0时停止充电，如此往复数次（一般约为3～4 次）充电电流将减小设定的截止电流值。

然后进入恒电压充电阶段，以恒定电压对电池充电直到充电电流减小到下限值，充电结束。

变电流间歇充电法的主充阶段在限定充电电压条件下，采用了电流逐渐减小的间歇方式加大了充电电流，即加快了充电过程，缩短了充电时间。

但是这种充电模式电路比较复杂、造价高，一般只有在大功率快充时才考虑采用。

2）变电压间歇充电

在变电流间歇充电法的基础上，有人又研究了变电压间歇充电法。两者的差异就在于第一阶段的充电过程，将间歇恒流换成间歇恒压。

比较上面图(a)和图 (b)，可见恒压间歇充电更符合最佳充电的充电曲线。

在每个恒压充电阶段，由于电压恒定，充电电流自然按照指数规律下降，符合电池电流可接受率随着充电的进行逐渐下降的特点。

Reflex 快速充电方法，又被称为反射充电方法或“打嗝”充电方法。

该方法的每个工作周期包括正向充电、反向瞬间放电和停充3 个阶段。

它在很大的程度上解决了电池极化现象，加快了充电速度。但是反向放电会缩短锂电池寿命。

如上图 所示，在每个充电周期中，先采用2 C 的电流充电时间为10 s 的Tc，然后停充时间为0.5 s的Tr1，反向放电时间为1 s 的Td，停充时间为0.5 s 的Tr2，每个充电循环时间为12 s。随着充电的进行，充电电流会逐渐变小。

4）智能充电法

智能充电是目前较先进的充电方法，如下图所示，其主要原理是应用du/dt 和di /dt 控制技术，通过检查电池电压和电流的增量来判断电池充电状态，动态跟踪电池可接受的充电电流，使充电电流自始自终在电池可接受的最大充电曲线附近。

这类智能方法，一般结合神经网络和模糊控制等先进算法技术，实现系统的自动优化。

文献比较了恒流充电方法和一种反向脉冲充电。恒流充电就是整个充电过程中以恒定不变的电流对电池进行充电充。

恒流充电初期，可以有大电流充电，但随着时间的推移，极化电阻逐渐显现并增加，造成更多的能量转化成热量，消耗掉并使得电池温度逐渐上升。

恒流充电与脉冲充电的比较

脉冲充电方法，是以一段时间的充电之后，出现短暂的反向充电电流。

其基本形式如下图所示。充电过程中夹杂短暂的放电脉冲，起到去极化的作用，降低极化电阻在充电过程中造成的影响。

有研究专门对比了脉冲充电与恒流充电的效果差异性。取平均电流为１Ｃ，２Ｃ，３ Ｃ 和４Ｃ（Ｃ 为电池额定容量数值） ， 分别做了４ 组对比实验，通过电池充完后放出的电量来衡量实际充入的电量下。

图为充电电流为２Ｃ 时脉冲充电的电流及电池端电压波形。表１ 为恒流脉冲充电实验数据。脉冲周期为１ｓ，正脉冲时间为0.９ｓ， 负脉冲时间为０.１ｓ。

Ichav 为充电平均电流，Qin为充入电量；Qo为放出电量，η为效率。

从上表中的实验结果可以看到，恒流充电与脉冲充电效率近似，脉冲略低于恒流，但充入电池的总电量，脉冲方式明显多于恒流方式。

不同脉冲占空比对脉冲充电的影响

脉冲充电中的负电流放电时间对充电快慢有，一定影响， 放电时间越长， 充电越慢；

保持相同平均电流充电时， 放电时间越长。

从下表可以看出，不同占空比对效率和充入电量有明确的影响趋势，但数值差异不是很大。

与此相关的，还有两个重要参数，充电时间和温度没有显示。

因此，选择脉冲充电优于持续恒流充电，具体选择占空比，则需要重点考虑电池温升和充电时间诉求。
